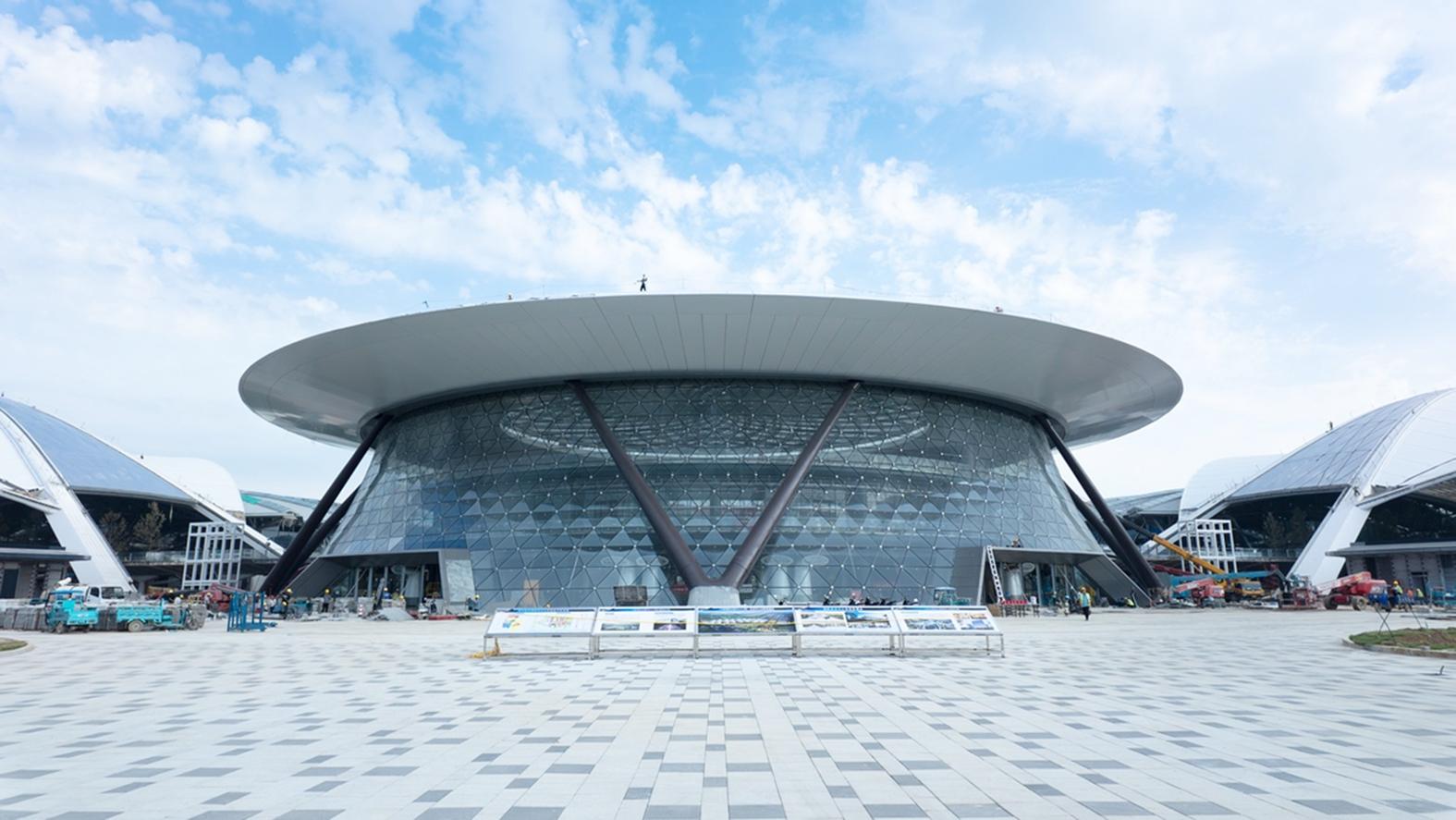

在建筑的世界里，安全與美感就像一對“歡喜冤家”，總難兩全。要堅固，就得“鋼筋鐵骨”，可這樣一來，視野和通透感將大打折扣。為此，中原高鐵港數字展貿城項目成功應用了一項創新幕墻技術——魚腹式自平衡幕墻系統。該系統通過精密的結構力學設計，將316不銹鋼拉桿網絡與鉸接節點完美結合，實現了結構安全與視覺通透的絕佳平衡。

　　揭秘“魚腹”：

　　不是魚，勝似魚的力學之美

　　“魚腹式”，顧名思義，它的結構就像魚肚子一樣，中間飽滿，兩端收窄，形成一道優美而堅固的弧形。這可不是為了好看，而是深藏玄機的力學智慧!

　　該系統主要由活動鉸支座、精致鋼立柱與橫梁、不銹鋼拉桿、全錐形張緊器、水平撐桿及大面玻璃等部件組成。其主結構采用截面規格為250×130×16毫米的精致鋼立柱和250×130×8毫米的精致鋼橫梁，通過38毫米精致鋼構件與50毫米插銷在鉸支座處相連，形成穩固而靈活的“建筑關節”，共同構成魚腹形態的黃金比例網格。

　　在此基礎上，引入直徑50毫米的316不銹鋼拉桿矩陣，配合全錐形張緊器構成動態應力傳遞網絡，并通過20毫米厚水平撐桿建立三維穩定體系，成為整個幕墻的“神經網絡”，它們互相牽制，彼此平衡，共同撐起一片“無柱”天空。

　　最后，幕墻面層采用雙夾膠中空Low-E玻璃，單塊尺寸達6146毫米×1896毫米，重近一噸，不僅保障了安全性，還帶來超贊的采光和視野，讓展廳內空間明亮又通透。

　　四部“神操作”：

　　高空“繡花”般的精準施工

　　建造這樣一個“空中奇跡”，施工過程更是步步驚心，堪比空中“繡花”。

　　第一步：打好“地基”。采用“預埋短柱一體化”工藝，將鉸支座埋板與地下室頂板通過混凝土短柱牢固連接，形成一個堅不可摧的整體受力體系。

　　第二步：搭建“骨架”。25噸汽車吊依次將豎向鋼立柱和橫向鋼橫梁吊裝，工人們像搭積木一樣，用螺栓和銷軸將它們精準連接，特別是那個“即插即用”的銷軸連接，讓安裝過程既高效又精準。

　　第三步：編織“肌肉”。工人們采用獨創的“三段式張拉法”：自下而上，像編織一張巨大的漁網，逐級安裝拉桿部件。他們嚴格控制每根拉桿的間距，誤差不能超過5毫米!最后，四套液壓油缸同步施力，用專用扳手擰緊拉桿，確保預緊力不低于138KPa，讓整個“肌肉網絡”充滿力量。

　　第四步：披上“外衣”。運用25噸吊車與5噸吸盤車協同作業，在26米高空上演“人機配合”精準安裝大片。每塊玻璃被穩穩吸起，毫米不差地安裝到位，定位誤差不超過3毫米。

　　能“呼吸” 會“思考”

　　的未來幕墻

　　這套“魚腹式”自平衡幕墻系統，不僅顏值爆表，更是實力超群。它在鉸支座處預留3公分的變形余量，賦予幕墻強大的應力化解性能。當地震或是臺風等自然災害來臨時，它就像太極高手一樣，巧妙地化解和吸收巨大的沖擊力，守護建筑安全。而其無立柱設計營造出270度全景視野和高達85%的透光率，極其適合展館類建筑對空間開放感和光線通透性的要求。

　　更酷的是，項目團隊將通過模塊化設計，讓它像樂高一樣拆裝和重構，再通過BIM運維系統實現實時監測拉桿應力，構建一個會“思考”、更智慧、更安全的幕墻防護體系。

　　從一根拉桿的精密張拉，到一整面幕墻的動態平衡，中原高鐵港數字展貿城項目的這片融合現代力學設計、精密制造與智能建造技術的“魚腹”，不僅撐起了一片無柱的通透天空，更撐起了中國建筑技術創新的驕傲與自信。(張瑋琦 王曉蕓)
